圓弧齒圓柱蝸桿減速器


一 概述
     圓弧圓柱蝸桿減速器符合部頒標準JB2318-79，達到標準化、系列化的要求。適用于冶金、礦山、起重、運輸、水泥、紡織、化工、建筑等各種行業機械設備的減速傳動。本系列減速器輸入功率在0.4～163KW之間；輸出扭矩在11～26000N·m之間，輸入軸轉速一般不大于1500轉/分,高速軸可正反兩向運轉，工作環境溫度為-40～45ºC；當工作環境溫度低于0℃時，啟動潤滑油必須加溫到0℃以上；當工作環境溫度高于40℃時，必須采取冷卻措施。
二 型號、形式 、尺寸
1）減速器型號
     減速器的型號，包括減速器的系列號、中心距、傳送比、以及裝配型式。
減速器型號中的“W、H、T、X、S、C”分別為“蝸、弧、通、下、上、側”的漢語拼音字頭，組合為：
WHT—蝸桿可在蝸輪之下、之上、之側的通用型圓弧齒圓柱蝸桿減速器；
WHX—蝸桿在蝸輪之下的圓弧齒圓柱蝸桿減速器；
WHS—蝸桿在蝸輪之上的圓弧齒圓柱蝸桿減速器；
WHC—蝸桿在蝸輪之側的圓弧齒圓柱蝸桿減速器；
后三種裝配型式又可分帶風扇與不帶風扇兩種。
減速器規格
中心距—用實際數字表示，單位為厘米；
傳動比—用公稱傳動比表示；
裝配型式—用羅馬數字ⅠⅡ Ⅲ Ⅳ.....表示，帶風扇的在其后加“F”字母表示。

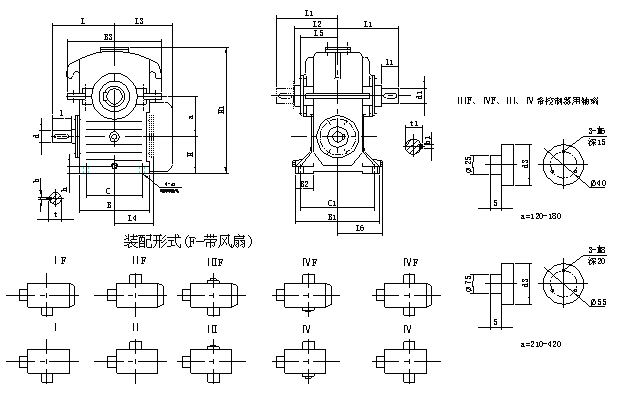

三、WHX120～500的外形尺寸見下圖和表
