一 概述
     圓弧圓柱蝸桿減速器符合部頒標準JB2318-79，達到標準化、系列化的要求。適用于冶金、礦山、起重、運輸、水泥、紡織、化工、建筑等各種行業機械設備的減速傳動。本系列減速器輸入功率在0.4～163KW之間；輸出扭矩在11～26000N·m之間，輸入軸轉速一般不大于1500轉/分,高速軸可正反兩向運轉，工作環境溫度為-40～45ºC；當工作環境溫度低于0℃時，啟動潤滑油必須加溫到0℃以上；當工作環境溫度高于40℃時，必須采取冷卻措施。
二 型號、形式 、尺寸
1）減速器型號
減速器的型號，包括減速器的系列號、中心距、傳送比、以及裝配型式。
減速器型號中的“W、H、T、X、S、C”分別為“蝸、弧、通、下、上、側”的漢語拼音字頭，組合為：
WHT—蝸桿可在蝸輪之下、之上、之側的通用型圓弧齒圓柱蝸桿減速器；
WHX—蝸桿在蝸輪之下的圓弧齒圓柱蝸桿減速器；
WHS—蝸桿在蝸輪之上的圓弧齒圓柱蝸桿減速器；
WHC—蝸桿在蝸輪之側的圓弧齒圓柱蝸桿減速器；
后三種裝配型式又可分帶風扇與不帶風扇兩種。
減速器規格
中心距—用實際數字表示，單位為厘米；
傳動比—用公稱傳動比表示；

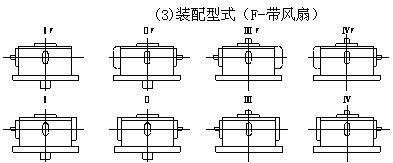

裝配型式—用羅馬數字ⅠⅡ Ⅲ Ⅳ.....表示，帶風扇的在其后加“F”字母表示。
2）減速器的中心距a及傳動比

型號	中心距a
WHT	—	80	100	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
WHX WHS WHC	65	—	—	120	125	150	160	180	200	210	250	280	300	320	360	400	420	450	500



傳動比代號	1	2	3	4	5	6	7	8	9
公稱傳動比i	8	10	12.5	16	20	25	31.5	40	50

注：減速器的實際傳動比比公稱傳動比的相對誤差不大于±5%

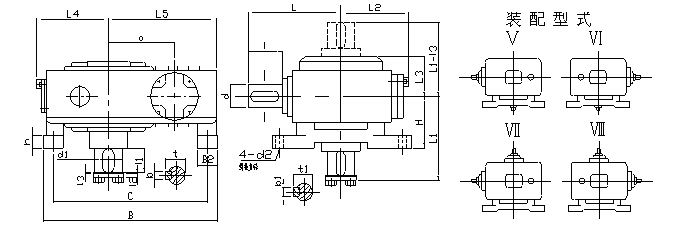

WHC65,WHT80-100(Z在側)的外形尺寸見下圖和表



尺寸 型號 WHC	a	D	D1	D2	H	h	h1	L	L1	L2	L3	L4	L5
120	120	330	290	240	140	18	8	245	257	140.5	218	117.2	90
125	125	330	290	240	140	20	8	235	237	140	225	125.5	95
150	150	400	360	300	160	22	8	294	274	161	260	136.5	100
160	160	410	370	310	165	25	8	290	292	161	265	140.5	105
180	180	465	425	360	185	26	8	375	298	181.5	314	148	110
200	200	490	450	390	200	30	10	360	347	207	365	168	130
210	210	540	490	415	210	30	10	390	377	212.5	370	174	130
250	250	620	570	490	230	35	10	450	397	224	430	193	145
280	280	690	630	545	240	38	10	485	432	235	485	213	195
300	300	750	690	600	270	40	10	540	467	238	520	215	210
320	320	770	710	620	260	40	12	525	457	258	525	235	220
360	360	900	830	720	300	45	12	630	502	265	565	245	225
400	400	970	890	780	300	50	12	630	527	293	605	270	250
420	420	1000	930	820	325	50	15	685	552	301	665	267.5	255
450	450	1090	1000	880	340	55	15	680	562	321	670	298	280
500	500	1190	1100	980	370	65	15	730	627	350	725	323	300

尺寸 型號 WHC	l	l1	l2	l3	d	d1	d2	b	b1	t	t1	重量
120	70	110	14	2	35m6	55 m6	M10	10	16	37.8	58.5	91～95
125	58	84	14	2	35m6	55 m6	M12	10	16	37.8	58.5	91～100
150	90	110	14	2	40m6	65 m6	M14	12	18	42.8	68.9	142～155
160	82	107	15	2	40m6	65 m6	M26	12	18	42.8	68.9	147～163
180	70	105	15	2	45m6	70 m6	M14	14	20	49	77.4	190
200	82	132	15	2	50m6	80 m6	M16	16	24	53.5	85	284～308
210	110	170	15	2	50m6	80 m6	M18	16	24	53.5	85	270～305
250	130	170	17	2	60m6	90 m6	M18	18	24	63.9	95	390～420
280	105	167	17	2	60m6	100m6	M24	18	28	63.9	105.7	565～630
300	140	210	17	2	70m6	100m6	M22	20	28	74.2	105.7	712～787
320	105	167	17	2	70m6	110m6	M24	20	32	74.2	116.5	750～835
360	170	210	17	2	80m6	120m6	M28	24	32	85	126.5	970～1000
400	130	202	17	2	80m6	130m6	M30	24	36	85	137.2	1330～1450
420	170	240	17	2	90m6	140m6	M28	24	36	95	147.2	1430～1500
450	130	202	24	2	80m6	150m6	M36	24	40	85	158.2	1675～1855
500	130	242	24	2	90m6	170m6	M30	24	40	95	178.5	2190～2420
